DC 5Vin 9/12Vout Lithium Ion 3,7V 18650 UPS Spannungskonverter Laderegler

DC 5Vin 9/12Vout Lithium Ion 3,7V 18650 UPS Step Up Boost Spannungskonverter Charger Laderegler

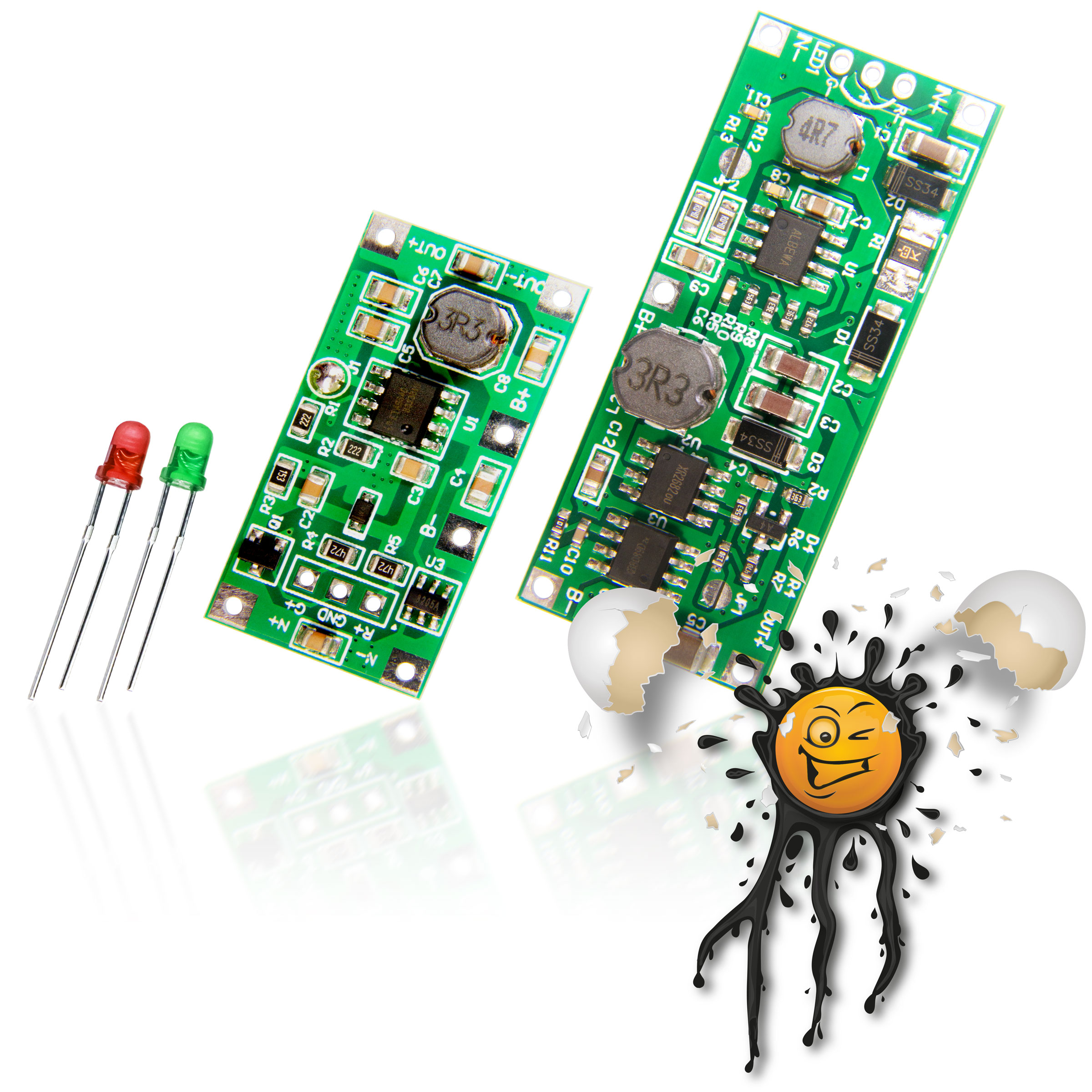

18650 UPS Step Up charger module incl. LED’s © androegg ®

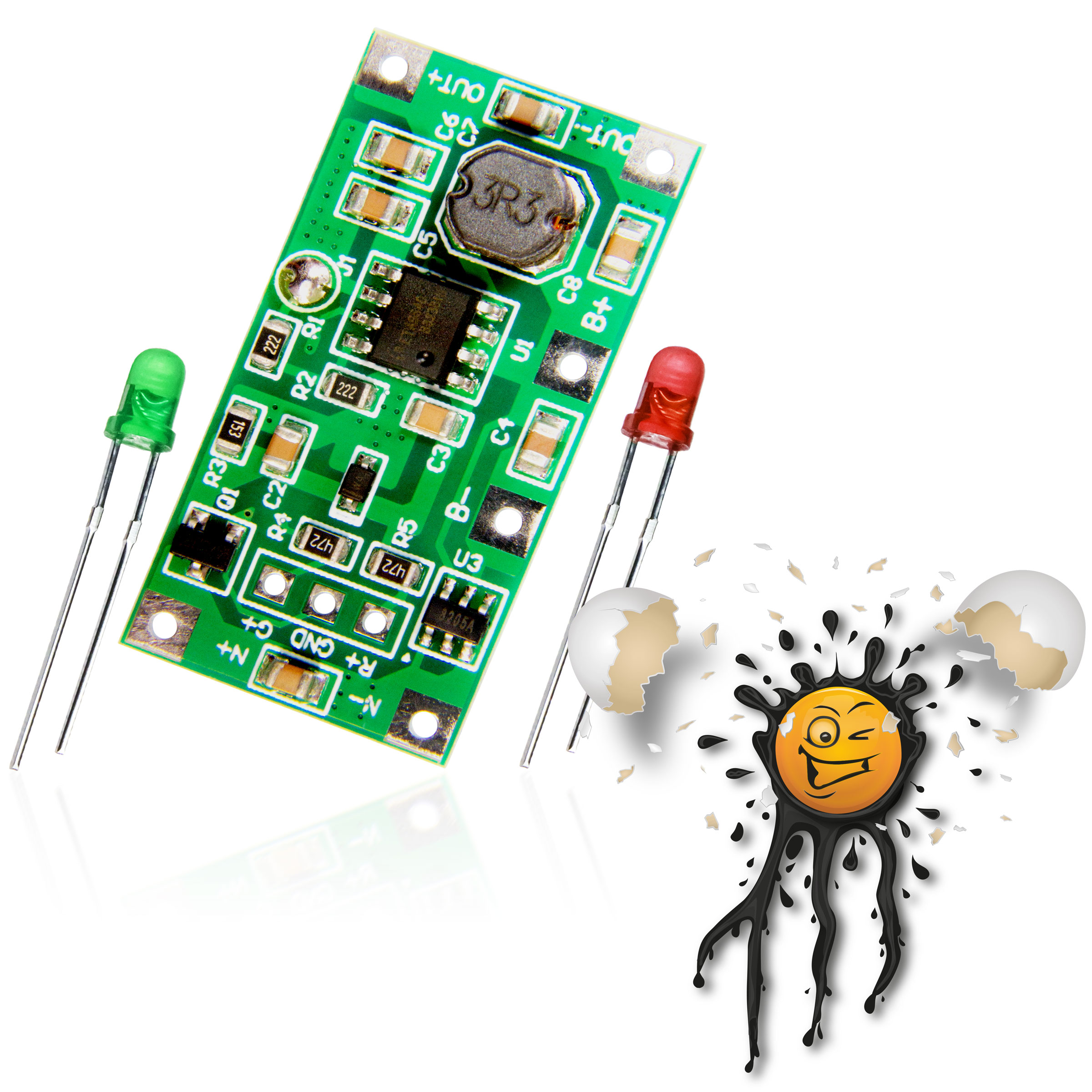

DC 5Vin 5Vout Lithium Ion 3,7V 18650 UPS Charger module © androegg ®

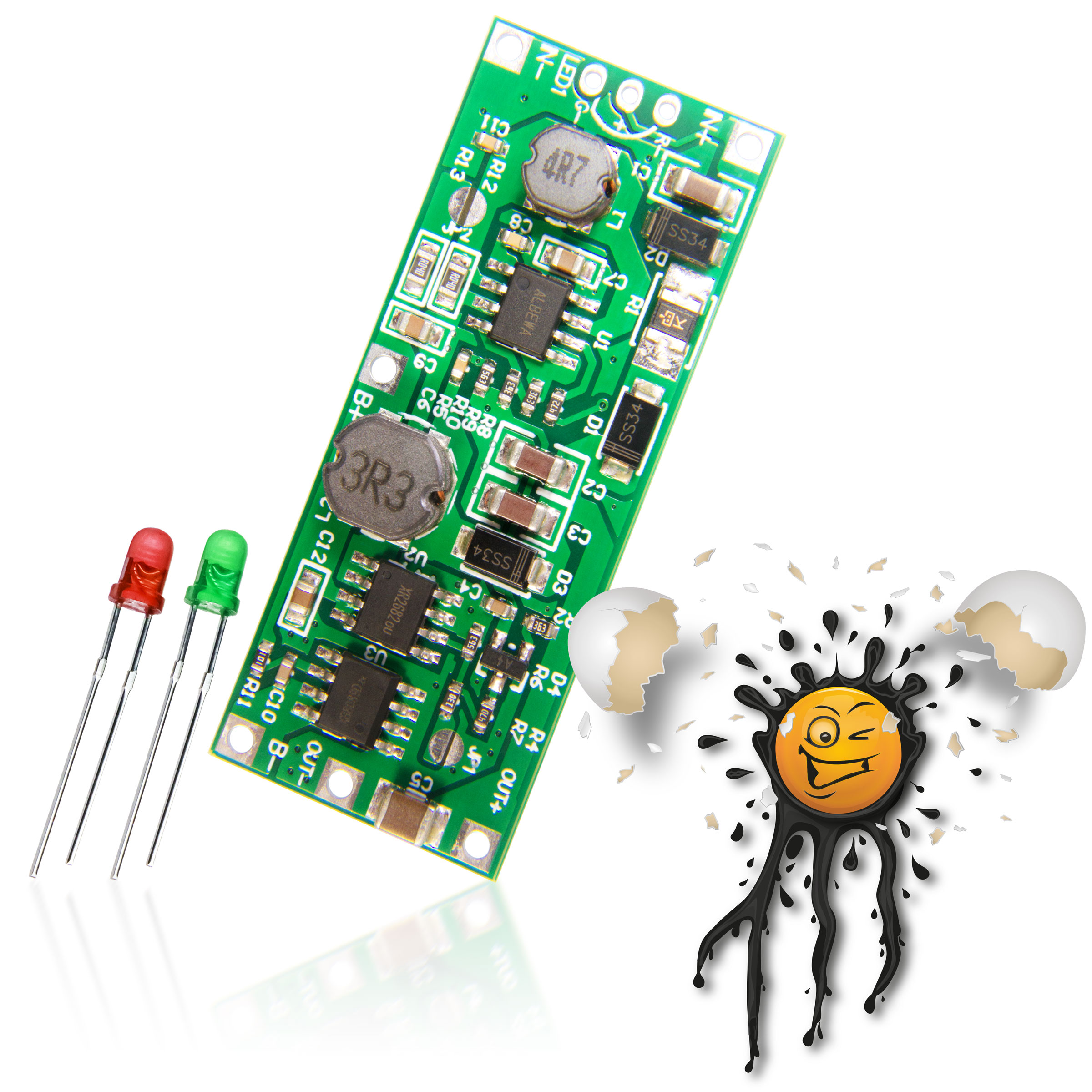

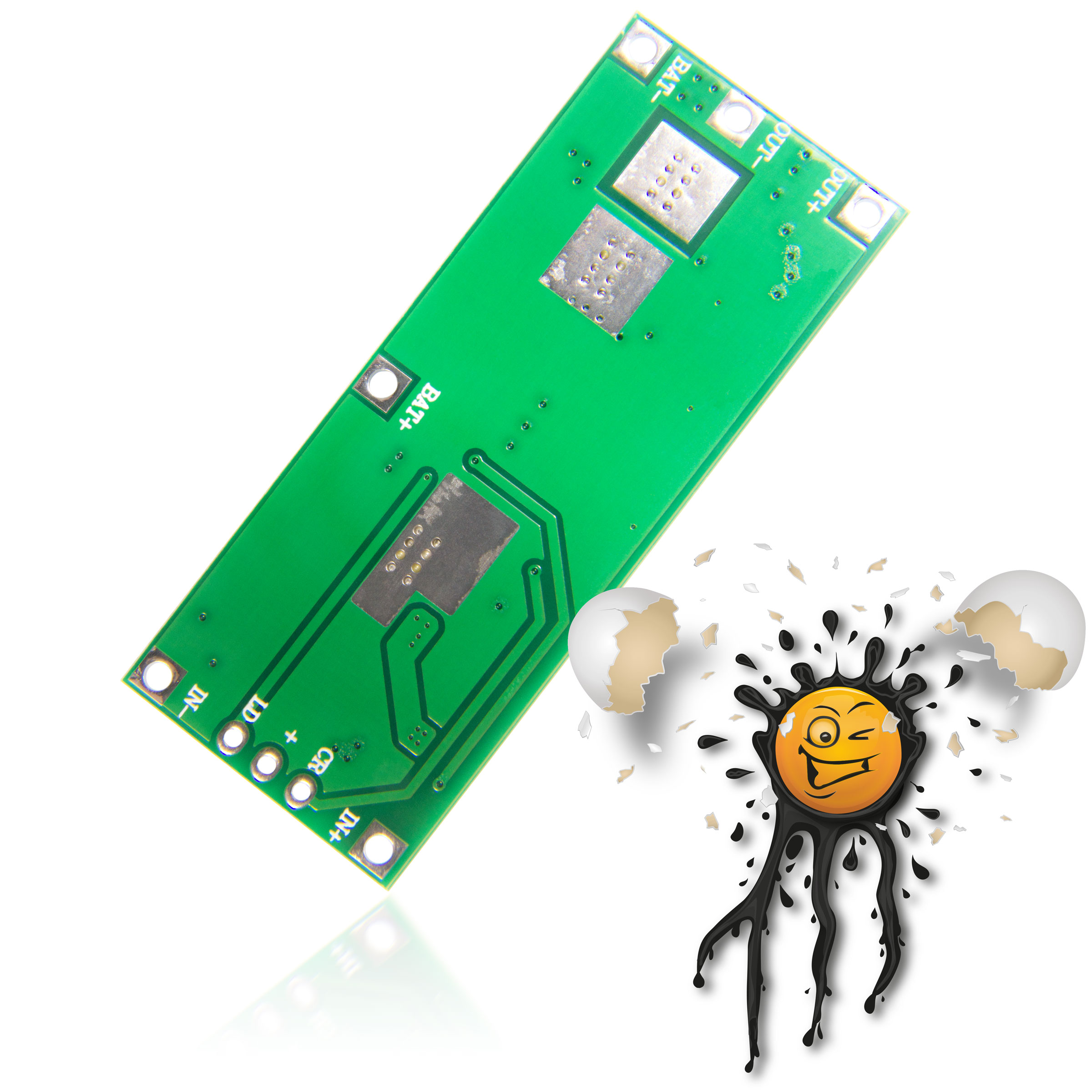

DC 5Vin 9/12Vout Lithium Ion 3,7V 18650 UPS Charger module © androegg ®

DC 5Vin 9/12Vout Lithium Ion 3,7V 18650 UPS Charger module © androegg ®

UPS Step Up Laderegler inkl.
2 ø3mm LED’s (zur Statusanzeige).

Der UPS Step Up Laderegler ist in 3 Versionen verfügbar:

• 5V Ausgangsspannung
• 9V Ausgangsspannung
• 12V Ausgangsspannung

In Kombination mit einem entsprechenden 18650 3,7 Akku erlaubt der UPS Step Up Laderegler einen unterbrechungsfreien Betrieb von elektrischen Nehmern mit 5V, 9V bzw. 12V. Die benötigte Spannung (je nach Modul) wird von der 18650 Akku-Spannung entsprechend auf 5V, 9V oder 12V angehoben.

Bitte beachten! Der Akku sollte stets nachdem Eingang, LED’s und Ausgang angeschlossen wurde verbunden werden!

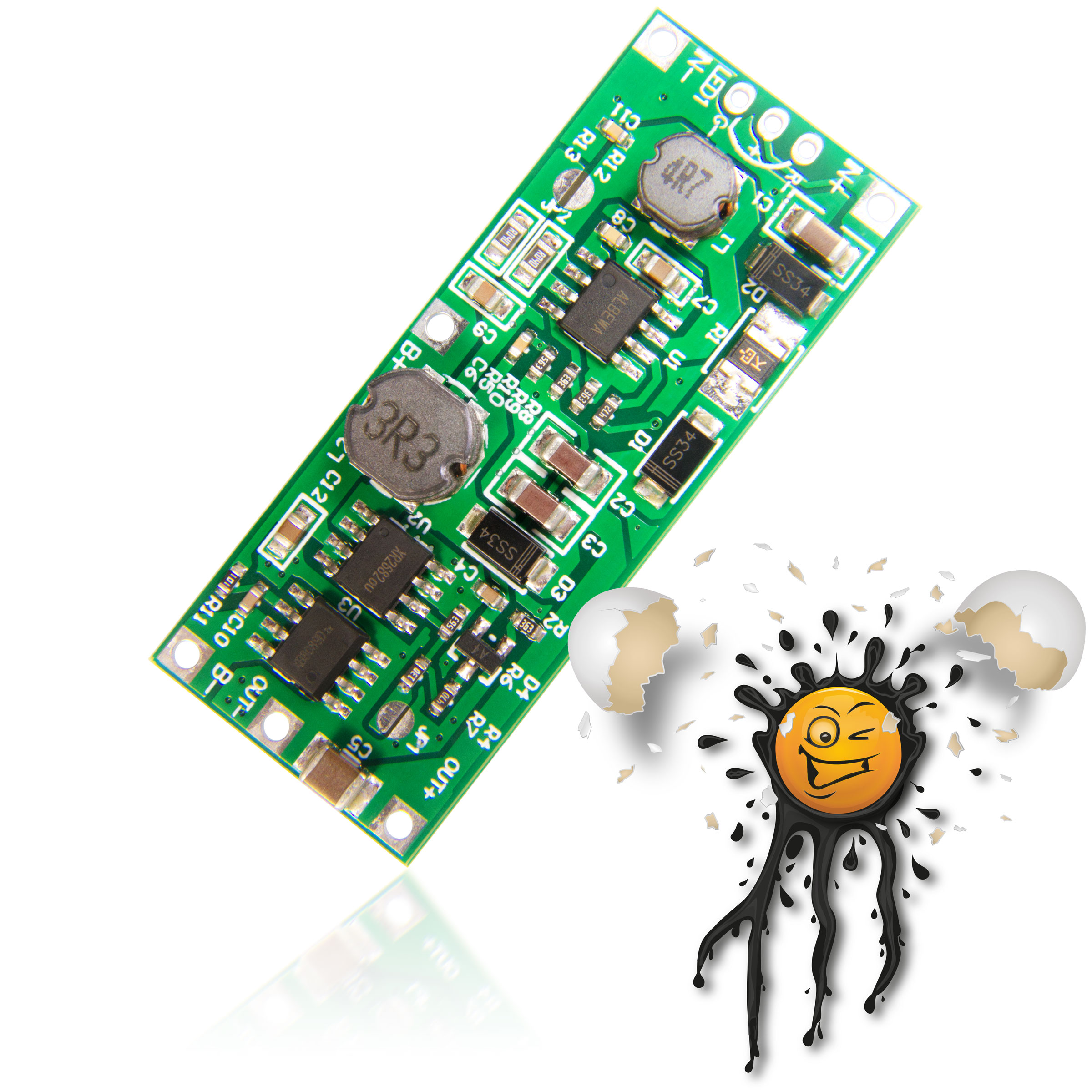

5Vin 9/12Vout Step Up Laderegler

Das UPS (Uninterruptible Power Supply) Modul unterstützt Eingangsspannungen von 5-12V bei einem maximalen Ausgangsstrom von 1A (bei 100% Akku – Ladung).

Der Ladestrom (Eingang) sollte mindestens 0,5-0,6A betragen.

Ferner verfügt der UPS Step Up Laderegler über einen 3-poligen LED Anschluss für 2 Status-LED (gemeinsame Anode / +).

Statusanzeige:

• G aktiv (durchgehend) Spannungsversorgung hergestellt
• R leuchtet durchgehend Akku wird geladen
• R ist aus Akku ist geladen
• R blinkt Fehler Akku / Verbindung unterbrochen

UPS Step Up Charger Module incl. 2 pcs. ø3mm LED’s (indicator LED).

The UPS Step Up Charger Module is availabe in 3 versions:

• 5V Output
• 9V Output
• 12V Output

In combination with a 18650 3.7 Battery the UPS Step Up Charger Module supports uninterruptible power supply for 5V, 9V or 12V devices.

Important! Please connect battery after Power Supply, Status LED and Output .

5Vin 9/12Vout Step Up Charger

The UPS (Uninterruptible Power Supply) Module supports an input voltage from 5V up to 12V and 1A output current (max. if battery is fully charged).

The minimum input current must be between 0.5-0.6A.

The UPS Step Up Charger Module has a 3-pole connector for 2 status LED (common anode / +).

status / indicator LED

• G is on, module is active connected to Power Supply
• R is on, Battery charging
• R is off, Battery fully charged
• R is blinking, Battery Error / connection lost

5V 9V 12V 18650 Lion Step Up Charger Features:

• Input voltage: DC5-12V
• Output voltage: DC5V / DC9V / DC12V
• Output power: 12W (up to 15W in a short time), capable of long-term operation of 12W when the battery is powered and fully charged
• Battery charging flow: 1A (MAX), with battery protection function, which needs to be activated by charging after the first use or protection; –B+B-connected to a 3.7-4.2V lithium or polymer battery, which can be connected in single or multiple parallel connections
• Quiescent current: about 20ma

BAT requires the last step to connect the battery, which is very important. The battery is a 3.7V lithium or polymer battery, with a battery capacity of 15AH max.
