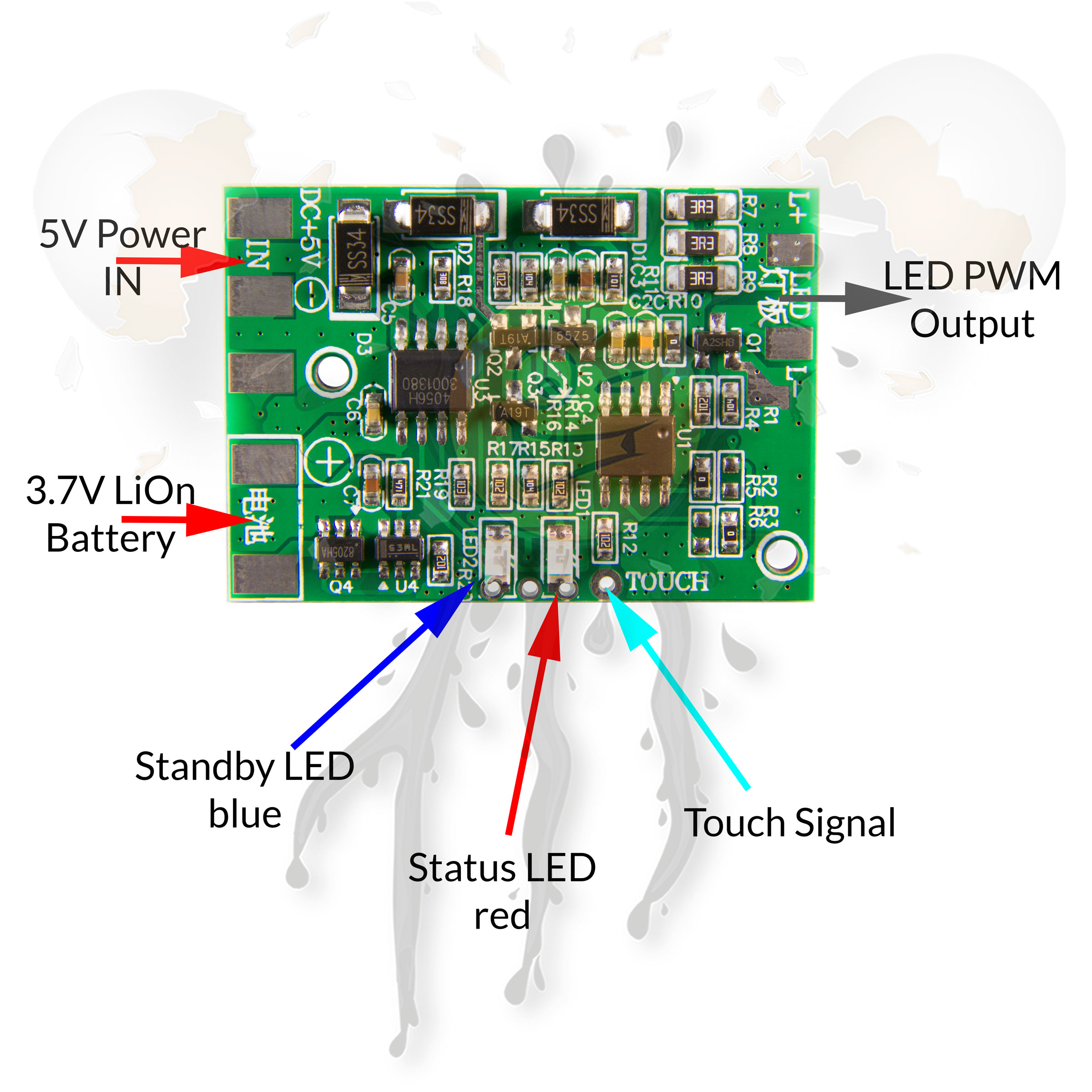

LED PWM Dimmer / Charger Controller Module connection © androegg ®

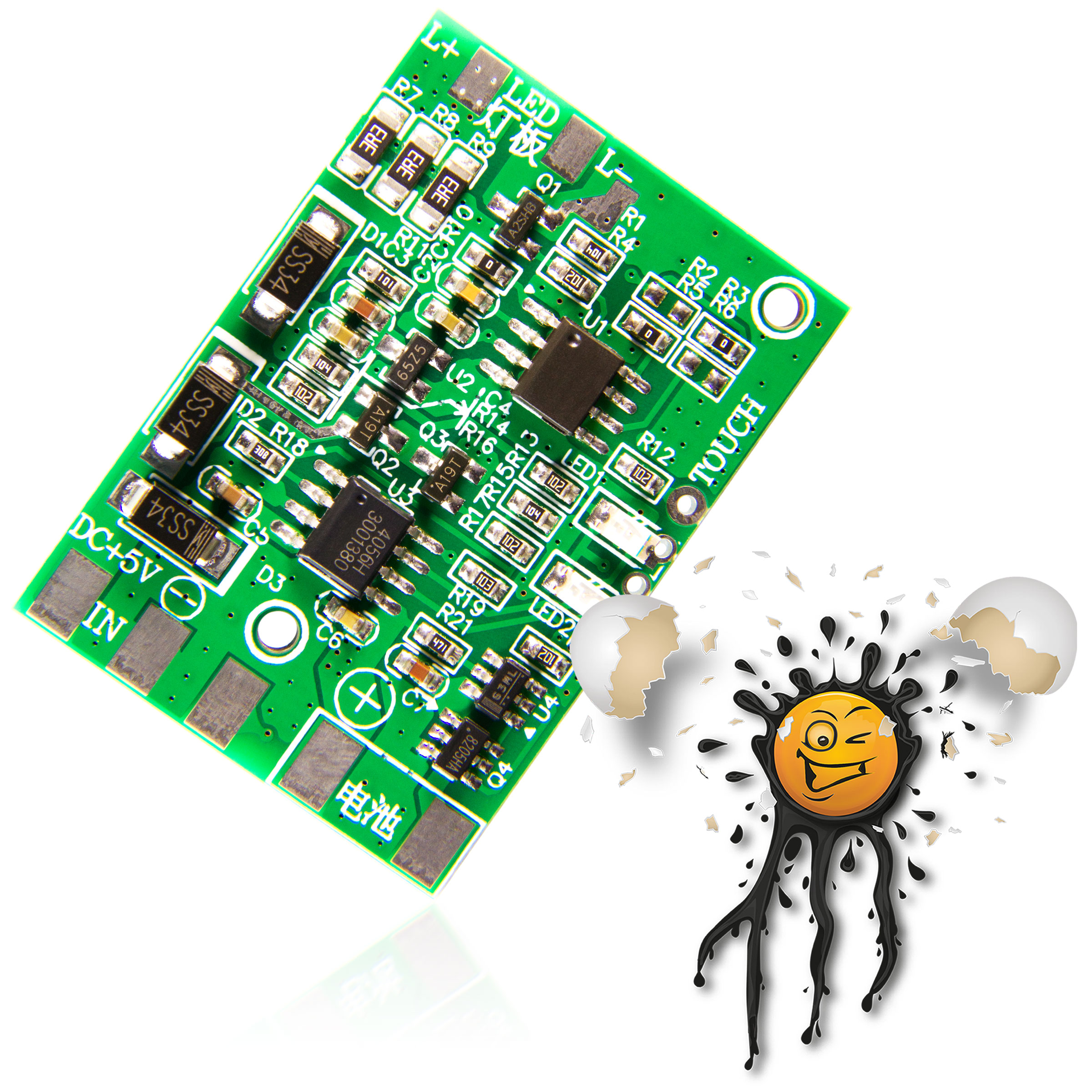

Das LED PWM Controller Laderegler Modul basiert massgeblich auf dem LP4056H Laderegler in Kombination mit dem Si2302CDS N Kanal Mosfet.

Das LED PWM Controller Laderegler Modul ermöglicht das Laden eines 18650 Li Ion Akkus und eine PWM gestützte Steuerung eines Ausgangs. Der LED Ausgang unterstützt dabei bis zu 1A und eine stufenlose Dimmung mittels 4 KHz. PWM Steuerung.

LED Controller LI Ion Laderegler Modul

Die Spannungsversorgung kann sowohl über den 5V Eingang, als auch eines angeschlossenen (optinal) 18650 Akkus erfolgen (nicht im Lieferumfang enthalten).

Die Spannungsversorgung wird dabei eigenständig vom Modul kontrolliert, liegt keine Spannung an der 5V Spannungsversorgung an wird automatisch auf Akkubetrieb umgeschaltet, bzw. sobald 5V Eingangsspannung anliegt wird von Akkubetrieb auf 5V Spannungseingang umgeschaltet. Gleichermassen wird bei anliegender 5V Spannungsversorgung das Laden eines etwaig angeschlossenen Akkus aktiviert.

The LED PWM controller charge controller module is primarily based on the LP4056H charge controller combined with the Si2302CDS N-channel MOSFET. The LED PWM / charge controller module enables charging of an 18650 Li-ion battery and PWM-based control of an output. The LED output supports up to 1A and continuous dimming via 4 kHz PWM control.

LED Controller LI Ion charger Module

Power can be supplied via the 5V input or a connected (optional) 18650 battery (not included).

The power supply is independently controlled by the module. If there is no voltage at the 5V power supply, it automatically switches to battery operation, or as soon as a 5V input voltage is present, it switches from battery operation to the 5V voltage input. Likewise, if a 5V power supply is present, charging of connected battery is activated.

PWM LED CHarger Module Features:

• Input voltage: DC 5V Output
• Output rated current: 1A
• Protection:
  Overheat
• Status LED:
  Standby blue
  Charging red
• Connectable battery: 3.7V lithium battery (such as 18650 lithium battery)
